瓦斯继电器校验仪前言本产品是高精度仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。二、概述 1、进行密度继电器校验的必要性:SF6开关是电力系统广泛使用的高压电器，SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

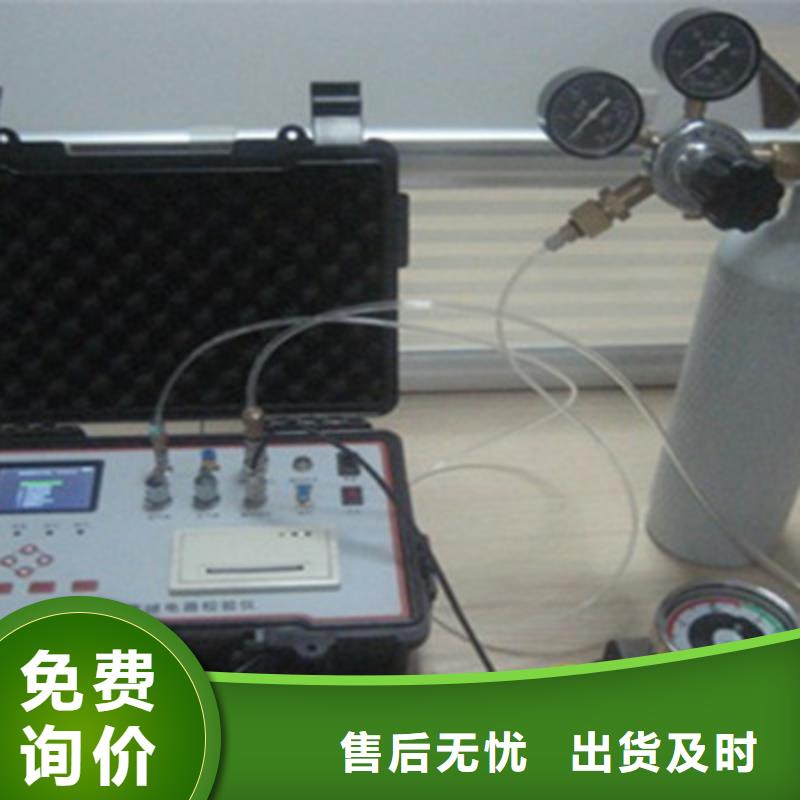

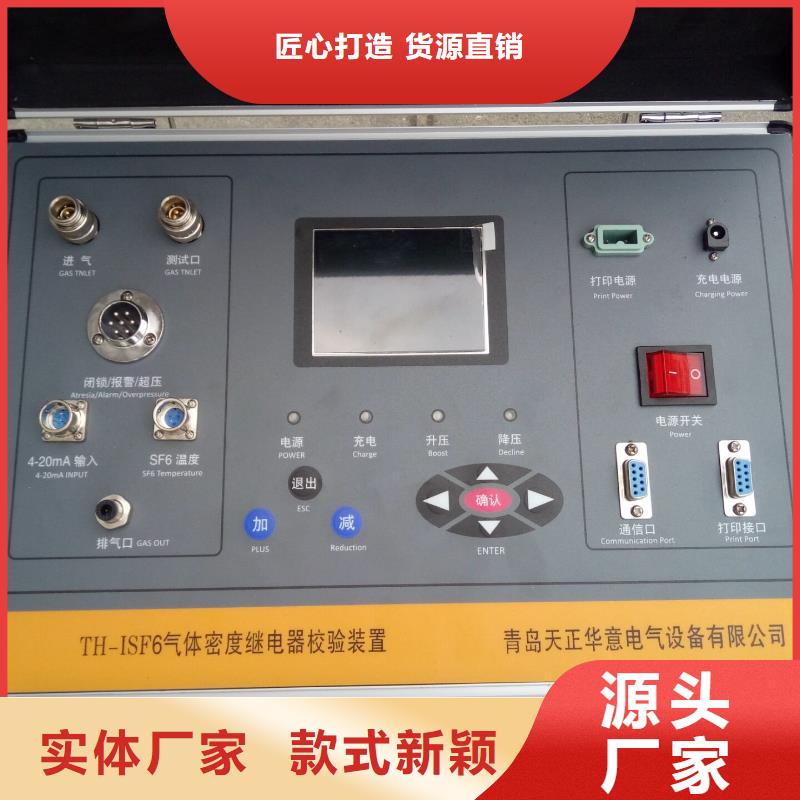

瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。

瓦斯继电器校验仪 密封试验对压力释放阀时间、压力进行设定并测试。数据管理查看测试结果，并可对测试结果进行查询或删除。技术指标工作环境温度：-10℃～＋40℃主机工作电压：AC220V 50Hz空压机工作电压：AC220V 50Hz整机功率：1.5kW空压机功率：750W压力检测范围：0～350KPa压力显示分辨率：0.1KPa密封性能试验：5～30KPa，5～30min（用户可选）精度等级：0.5级显示方式：3.5寸彩色液晶屏带触摸功能存储容量：可存储多组校验数据外形尺寸600×400×320mm 重 量：15kg压力释放阀主要测试项目?开启压力试验?关闭压力试验?密封试验一、开启压力试验，测试过程如下：1.压力释放阀应安放在平整坚固的地面上组装成套，其中超静音空气压缩机出气压力值应整定在400-500Kpa之间。2.将释放阀放在相应的压力试罐工作台上对齐，释放阀与压力试罐工作台面之间用橡胶密封垫密封，若释放阀喷油口径偏小则可选用校验装置所配的法兰来吻合。上紧压力试罐工作台上的快装夹具将释放阀夹紧密封不漏，将压力释放阀信号线接至校验仪接线柱。3.开启空气压缩机到0.4MPa-0.5MPa时，开启压力罐进气阀，当压力试罐压力达到释放阀开启动力时，释放阀应连续间歇跳动，不少于10次，周期为1-4s，此时校验仪上的开启压力值所示压力即为释放阀的开启压力，带信号开关的释放阀每次跳动其信号开关应能切换和自锁。4.“开启压力试验”完毕关闭进气阀，开启泄压阀泄压。至压力试罐压力降为零时，松开压力试罐工作台上的快装夹具，取出被试释放阀，关闭泄压阀。
