直流系统绝缘校验仪主要技术指标1．使用环境a)工作电源：AC220V±15％b)环境温度：-20℃—45℃c)相对湿度：0—90％2．可控直流电源参数a)直流电源输出：0-280V可设定b)电压输出控制精度：0.5％c)输出电流为1.2A3．交流电源参数a)输出电压等级：AC50V4．直流电压测量a)直流电压测量分辨率：0.1Vb)正对地电压测量精度：≤0.5％±1Vc)负对地电压测量精度：≤0.5％±1Vd)系统电压测量精度：≤0.5％±1V5．正负极绝缘电阻参数a)正负极对绝缘电阻可调范围：0—1000kΩ b)正负极对绝缘电阻调节步长：1 kΩc)精度： ≤±0.5％6．支路正负极对地分布电容参数a)支路正负极对分布电容可调范围：0—31uFb)支路正负极对分布电容调节步长：1uFc)精度：≤±10％7．系统正负极对地分布电容参数a)系统正负极对分布电容可调范围：0—150uFb)系统正负极对分布电容调节步长：10uFc)精度：≤±10％8．测试设置参数a)可选择测试点组数：1—5组b)测试时间间隔可设定范围：5—999S（秒）c)测试时间可设定范围：5—999S（秒）9. 信号综合测试参数a) 信号幅值：10-110Vb）信号频率： 0.24Hz-50Hz10.显示及触摸屏参数a)显示屏尺寸：7寸TFTb)显示屏分辨率：65536色，800X480c)触摸屏分辨率：4096点四、接线说明4．1装置面板图示校验仪面板图如下图示：电源：电源指示灯，通电后即亮；工作：工作指示灯，进行功能测试时闪烁；接点1，接点2：检测被测设备的无源输出触点状态； 环路模拟：开启该开关之后，校验仪内部可形成模拟环路状态，在进行环路模拟时将其闭合，否则务必使其处于断开位置；效验仪侧面板图如下图示：交流输入：交流电源输入接线端、保险盒及开关；测试端：连接被测系统或被测设备，棕色—正极；黑色—负极；绿色—地线电源开关：控制供电电源开关。

直流系统绝缘校验仪离线测试选择离线测试模式时，在模式选择界面下点击离线测试，即进入电压等级选择画面：校验仪将根据用户选择的被测设备电压等级来控制合适的直流输出电压，电压等级选择错误将可能造成被测设备的损坏，校验仪共提供了四个电压等级供用户选择。确定被测设备的电压等级之后，按确定键进入离线测试项目列表主菜单：在离线测试项目中，正极接地测试，负极接地测试，两极接地测试，系统抗分布电容测试，支路抗分布电容测试及信号综合测试功能项与在线测试时一样，相关设置操作流程可参考在线测试项目对应的功能项进行。下面对离线测试项目下的电压功能测试、交流接地测试、平衡电桥检测和电桥测试项进行说明。5．3．1 电压功能测试电压功能测试项可对被测设备的电压测量精度与电压越限功能进行校验。在离线测试项目功能选择菜单下选择电压功能测试后，即进入电压功能测试参数设置界面，如下图示：在该界面中，用户可选择1—5个电压测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入电压功能测试界面，

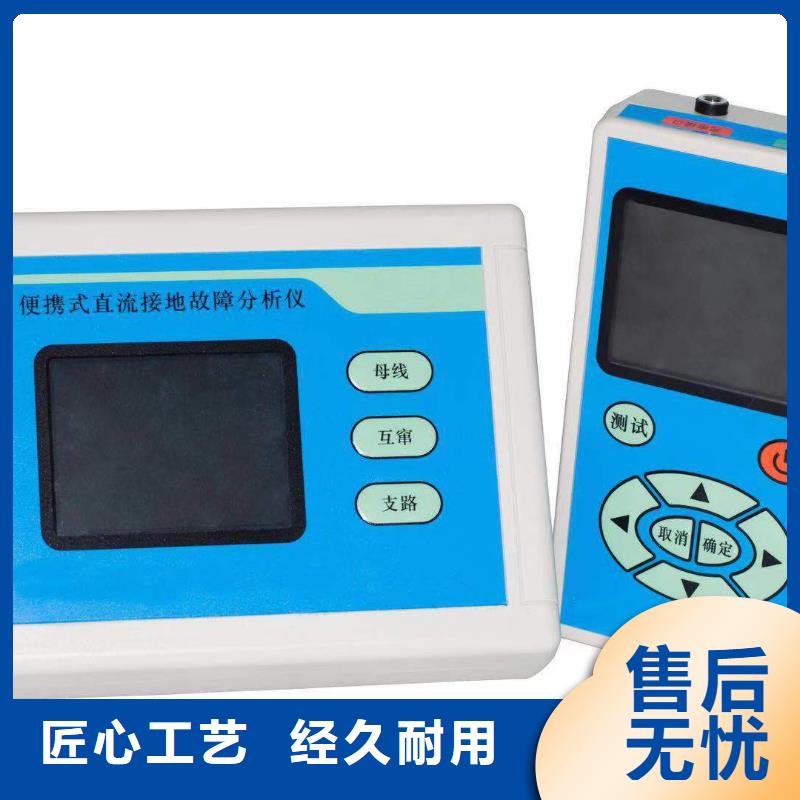

直流系统绝缘校验仪不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。三、技术参数3.1分析仪工作电压：直接从母线上取电(工作电压为24V～280V)电压测量范围：0-300V电压测量精度：0.5％电桥工作方式：不平衡桥检测信号功率：＜0.2W，信号电源电流：≤800uA信号频率：≤0.5Hz系统对地电压波动：≤10％Un母线接地电阻检测范围：0-999.9kΩ电桥工作方式：不平衡桥母线接地电阻测量精度：≤5％电阻测量分辩率：0.01kΩ交流窜入电压测量范围：0-250V交流窜入电压测量精度：≤2％蓄电池接地测量误差（2V）：≤3节功耗：小于10W外型尺寸（长×宽×高）：200＊145＊46（mm）重量：1.5kg适应温度：-10℃-＋50℃3.2定位仪工作电压：3.7V（锂电池工作,工作电压为3.2V～4.2V,与手机类同）工作方式：触屏支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ）支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ),150-999kΩ显示具体数值接地电阻测量分辨率：0.1KΩ漏电流检测灵敏度：≤0.1uA测量准确率：报警方式：图形、数据、接地方向语音报警：接地、互窜、测量值、故障方向等信息波形显示：标准正弦波形（与示波器类同）钳子判定：自动识别大小钳、开闭口状态连续工作时间：大于10h外型尺寸（长×宽×高）：180＊100＊40（mm）重量：1.5㎏适应温度：-10℃-＋50℃工作电源：锂电池供电（3.7V4000mAh可充电）
