【天正华意电气设备(苏州市分公司)tianzh3611-3】生产销售各类录波仪,实体厂家,现货供应,对于我们来说,录波仪不仅仅是一项业务,更是一种对社会的承诺和责任。联系人:杨经理,地址:平度市平安路2号。

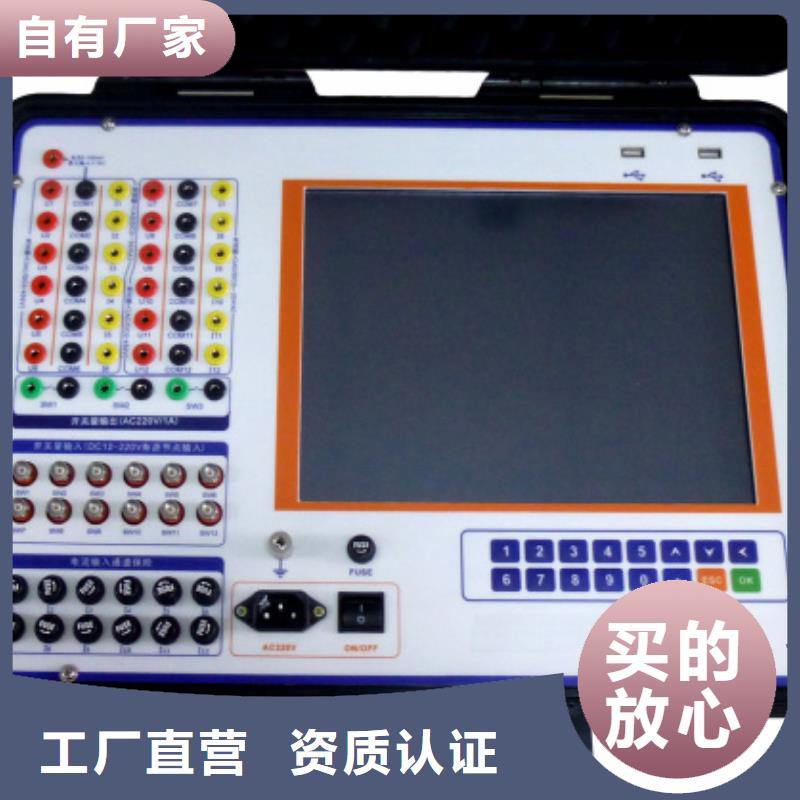

录波仪在设置过程中，有时需要输入数字，录波仪的数字输入框采用方向键操作。录波仪对每个数字输入框预先定义了格式，包括：整数位数、小数位数、是否有负号。例如，对于模拟量额定值，数字预先定义的格式为：4位整数、3位小数、可以有负号。某模拟量的额定值为15.75，在设置对话框中，输入框没有获得输入焦点时的状态：按Tab键，使其获得输入焦点：此时可以使用方向键→、←选择要改变的位，然后用方向键↓、↑改变该位的值；对于 位，如果格式规定可以有负号，则在“0”时，按方向键↓出现负号。5.5.画面信息条在“实时显示/波形”等画面，屏幕右侧出现信息条。信息条分为：方向健定义区：指示当前的方向健功能定义，使用Tab键轮换功能。光标信息区：显示2个光标在时间轴上的位置。放大/缩小 移动光标1光标2六、设置按“菜单”键，选择弹出菜单的“设置”，可以进入以下的设置项。受录波仪的键盘限制，部分需要输入字母、汉字的设置内容，需要在PC机上进行。6.1.采样频率录波仪的模拟量、开关量使用相同的采样频率，同步采样。可选用的 采样频率取决于采样的模拟通道的数目，对应关系请参见“技术规格”一章的相关说明。使用上、下箭头键，选择录波仪当前使用的采样频率，如果选择超过了 可用值，录波仪会给出提示，并自动选用当前可用的 值。6.2.通讯6.2.1串行口设置串行口的波特率；对于具有485接口的型号，还在此选择使用的串行端口号（COM1、COM2）。串行口：用随机附带的专用串口通讯电缆（5芯），连接PC机串口。波特率： 4800 – 115200可选；由用户选择能够保证通讯稳定的 值。注意：更改录波仪的串口设置后，应关机，重新启动。

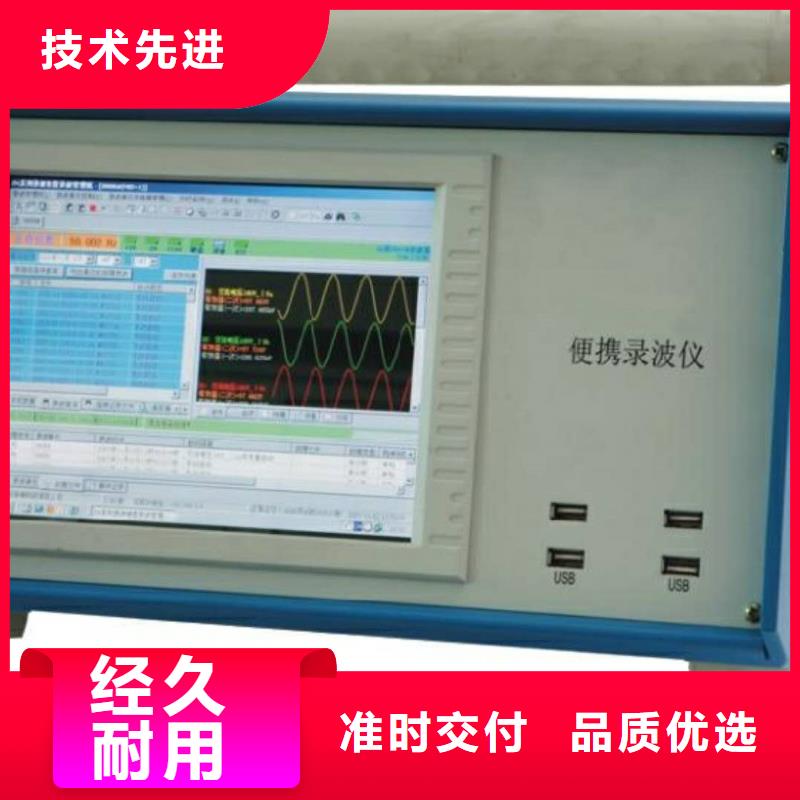

录波仪运算组合分析程序运算组合程序使用户可以对仪器的通道数据进行二次运算，运算符号包括，加，减，乘，除，积分五种，运算所得的波形还是以示波器的形式展现。运算组合设置界面如图17所示注意：运算组合，参数统计，交叉图形，频谱分析和谐波分析等功能都是针对示波器当前时间窗口的曲线进行运算组合运算后所得的数据还是以示波器形式展现，并且时间窗口的长度与原始数据一致，进行组合运算时，各运算后的通道名称可以重新定义如图17所示，当某一通道后的运算变量有一项不为0时，该通道就会被选择，如果通道全部为0则该通道不会在运算后显示。图17组合运算参数设置3.12 交叉图形程序交叉图形程序使用户可以对所采集的任意通道数据进行相关性分析，按照图18所示的设置界面，选择某一通道作为X轴，某一通道作为Y轴就可以绘制示波器当前时间窗口对应波形的关系特性曲线。例如选择同一通道作为X轴和Y轴时，此时的关系为Y=X曲线。其对应曲线为一条过0点，斜率为1的直线如图19所示图18 交叉图形工具通道选择图19 交叉图形关系曲线3.13 傅里叶分析频谱程序仪器软件系统还内置了频谱分析程序，将示波器的数据定位在某一时间窗口，点击频谱分析后，在图20参数设置界面选择要进行分析的通道，仪器会自动计算数据的傅立叶频谱，并绘制频谱曲线如图21所示。注意在进行频谱分析时请确保信号的当前时间窗口数据点数为128至2000之间，如果要分析的信号为周期信号，请确保示波器的当前时间窗口展示的是信号的完整周期

录波仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。 对于模拟信号采集通道CH1,CH2,CH3,CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。 如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。 注意：试验过程中一定要正确的选择信号的量程以免通道过电压 选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1->R1和V2->R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0%，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。 用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面 在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。
